Упражнение 2. Использование панелей "Геометрия" и "Редактирование" для создания фрагмента чертежа
|
|
Упражнение 2. Использование панелей "Геометрия" и "Редактирование" для создания фрагмента чертежа |
|
1. Создать файл: фрагмент…frw
2. Построить прямые из начала координат, команда Непрерывный ввод объектов на панели Геометрия
| № отрезка | Длина (мм) | Угол наклона (градус) |
| 1 | 10 | 90 |
| 2 | 20 | 0 |
| 3 | 13 | 90 |
| 4 | 50 | 0 |
| 5 | 12 | 90 |
| 6 | 15 | 0 |
| 7 | 35 | 270 |
3. Соединить 1 и 7 точки линией – тип осевая.

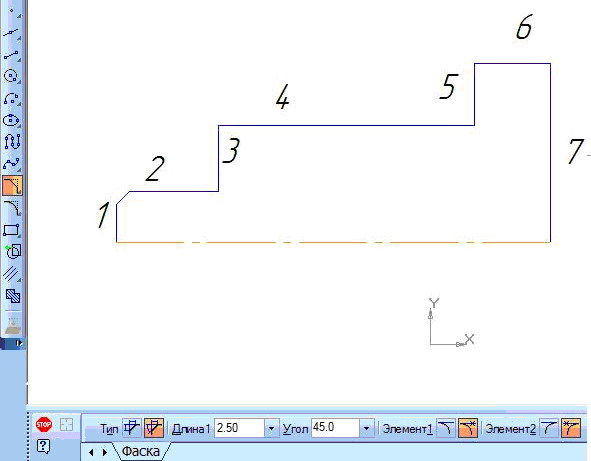

4. Сделать фаски на пересечениях
| отрезки | Размер
фаски |
| 1х2 | 2,5х450 |
| 3х4 | 3х6 |
| 5х6 | 3х300 |
| 6х7 | 2,5х450 |
5. Сделать скругления по внутренним углам R= 2.5

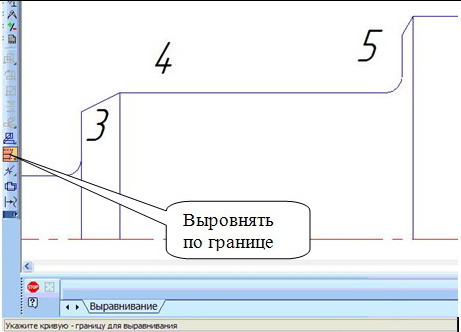

6. Прочертить линии по скругленным торцам.

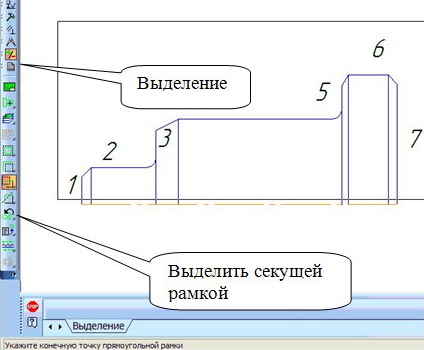

7. Выделить объекты без осевой линии.
Кнопка Выделение на Компактной панели команда Выделить секущей рамкой изображение станет зеленым.

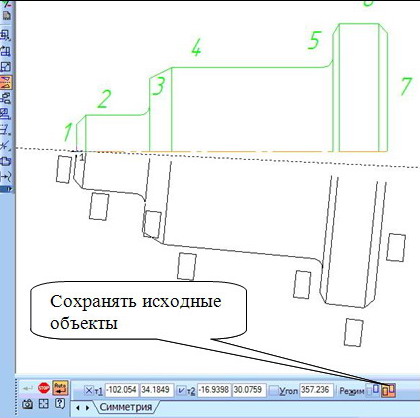

8. Зеркально отобразить относительно оси.
Задать последовательно две точки на оси.
Прервать команду и щелкнуть мышью на свободном месте чертежа для отмены выделения.

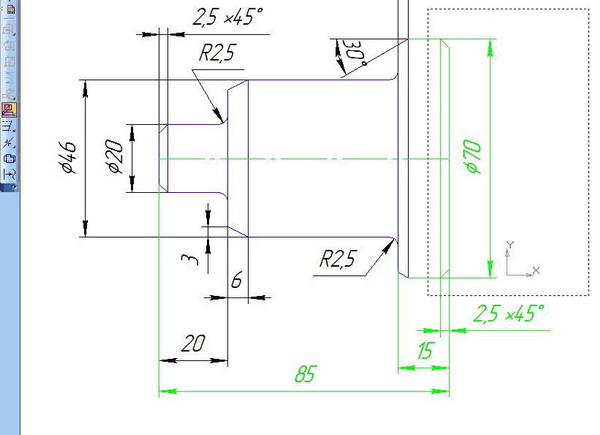

10. Изменить геометрию Вала.

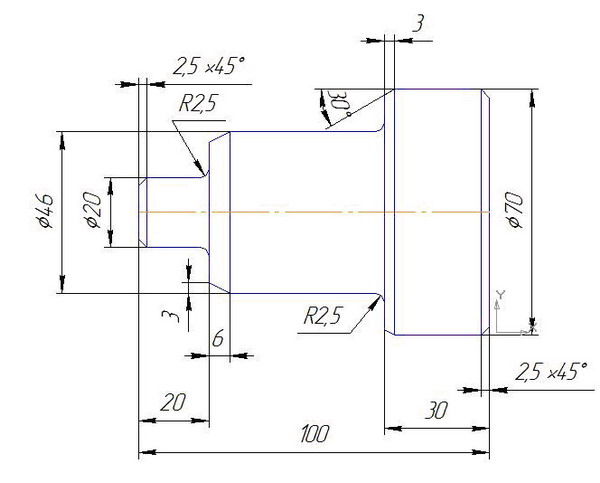

Изменить ширину диаметра 70мм с 15мм на 30мм.
Кнопка Редактирование на Компактной панели команда Деформация сдвигом.
Постройте рамку как показано на рисунке. Сдвиг Х задайте 15, Сдвиг Y задайте 0
