1. Создать новую деталь

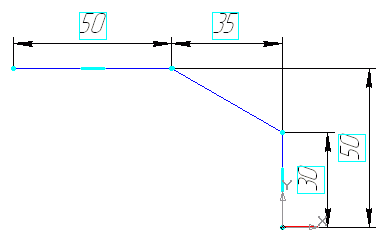

2. Новый эскиз на плоскости XY.

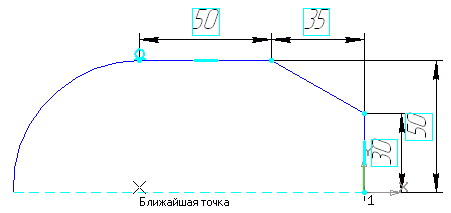

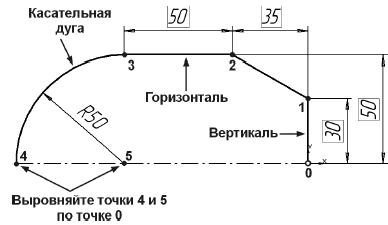

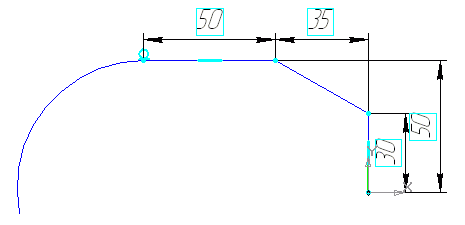

Непрерывный ввод объектов 0-1-2-3. Проставьте размеры.

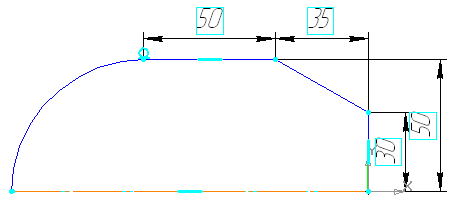

Команда Дуга, касательная к кривой.

Указываем горизонтальный отрезок, начальная точка дуги - 3 направление против часовой, положение конечной точки 4 произвольно.

3. Командой Выровнять точки по горизонтали (Параметризация). Указать точку 0, запомнить состояние и указать точки 4 и 5.

4. Начертить осевую.

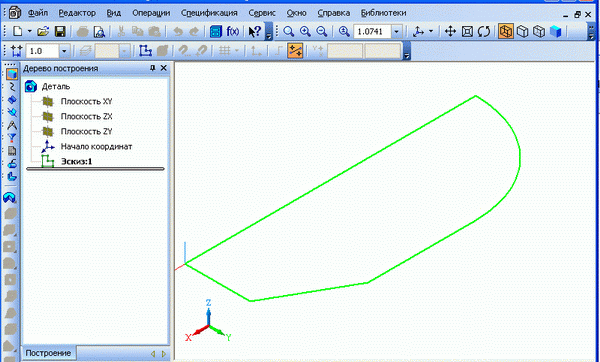

Закрыть эскиз

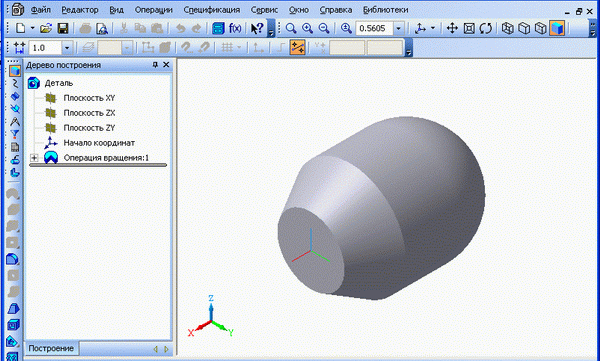

5. Операция вращения. Тип Сфероид. Тип построения тонкой стенки – Нет. Создать объект.

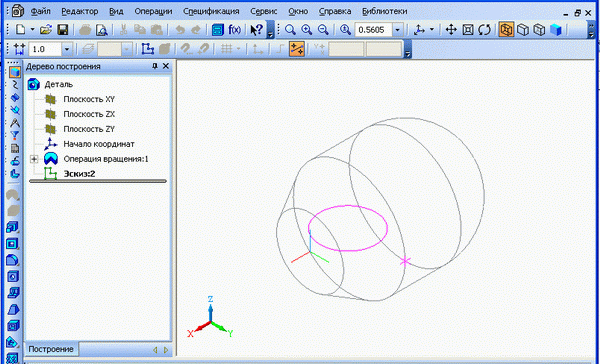

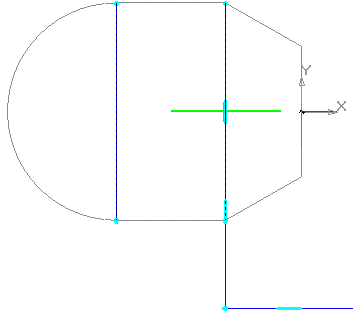

6. Новый эскиз на Плоскости XY.

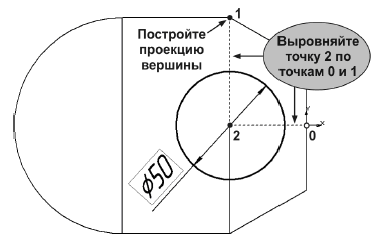

Спроецировать объект – построить точку 1 как проекцию вершины ребра основания. Окружность – центр 2 – локальная привязка – Выравнивание – в горизонтальном направлении по 0, в вертикальном направлении по 1. Диаметр 50 мм, закрыть эскиз.

Этот эскиз определяет сечение кинематического элемента.

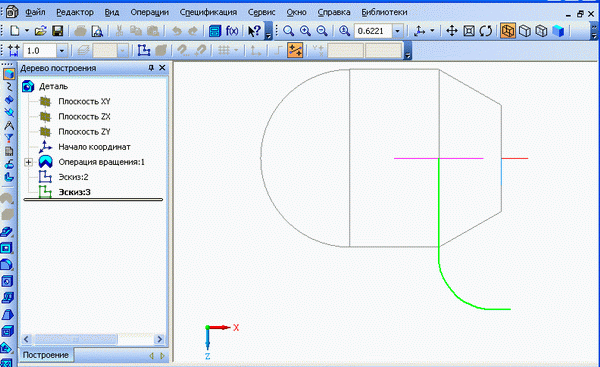

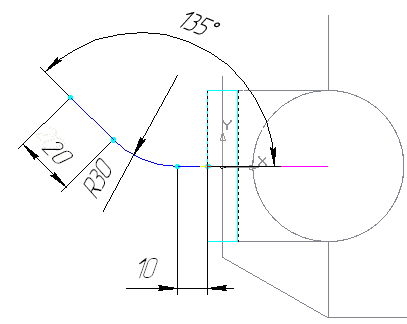

7. Новый эскиз на плоскости ZX.

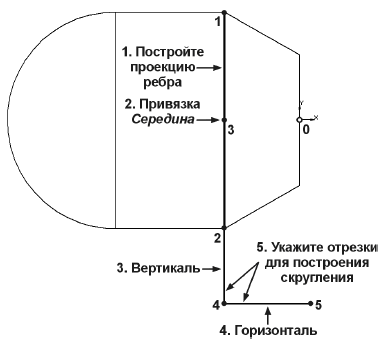

Спроецировать объект – построить отрезок 1-2, как проекция соответствующего ребра основания.

Изменить стиль отрезка на Утолщенная. Непрерывный ввод объектов – стиль Основная – линию 3-4-5. 3 – середина отрезка 1-2. Точки 4 и 5 произвольно.

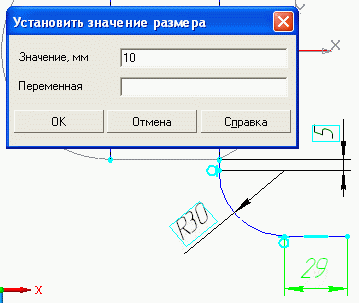

8. Скругление – радиус 30 мм

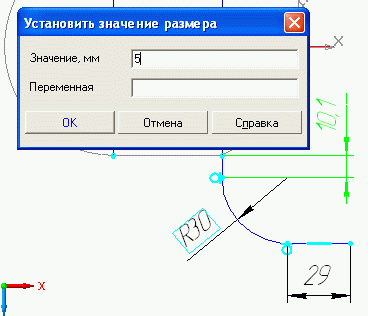

9. Задаем значение размеров горизонтального и вертикального отрезков.

Спроецированный отрезок 12 – удалить

Закрыть эскиз

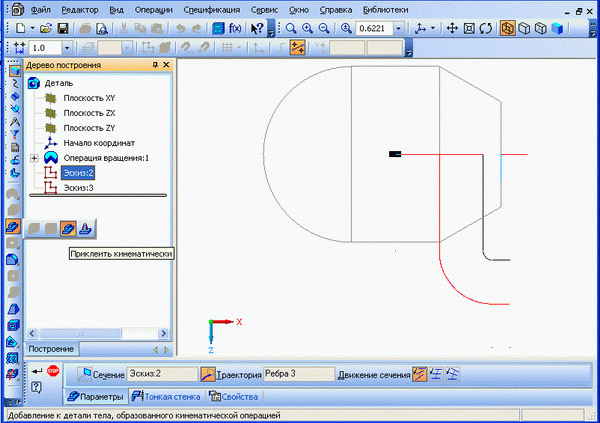

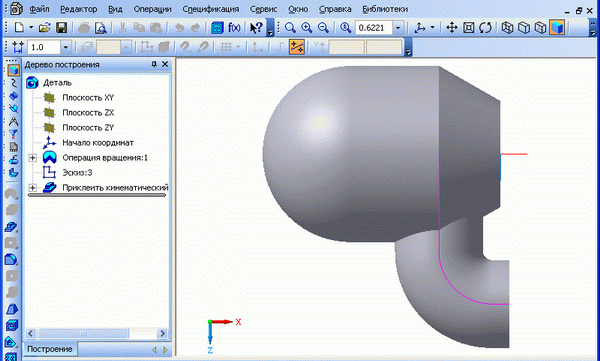

9. Приклеить кинематически – сначала указать кинематический элемент – Эскиз 2, затем траекторию – Эскиз 3.

Создать объект.

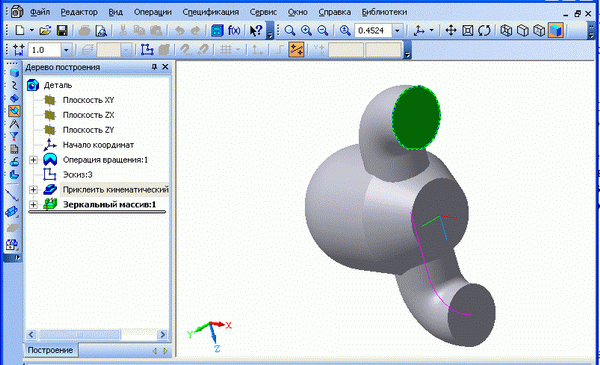

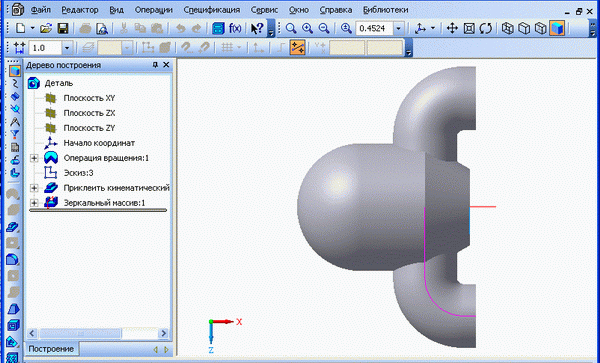

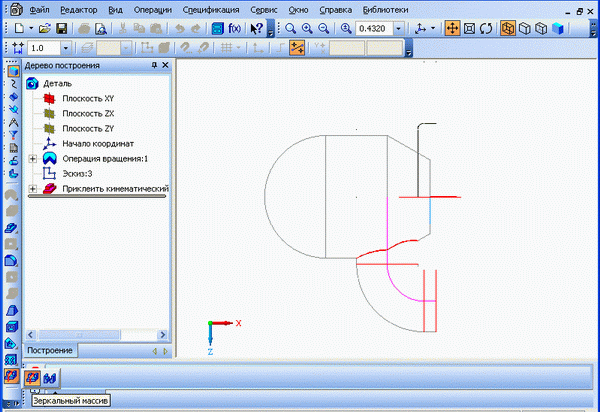

10. Зеркальный массив. Плоскость XY – плоскость симметрии. В Дереве построения указать Приклеить кинематический элемент.

Создать объект

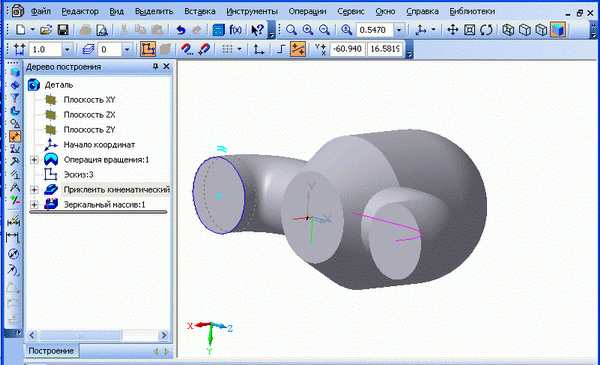

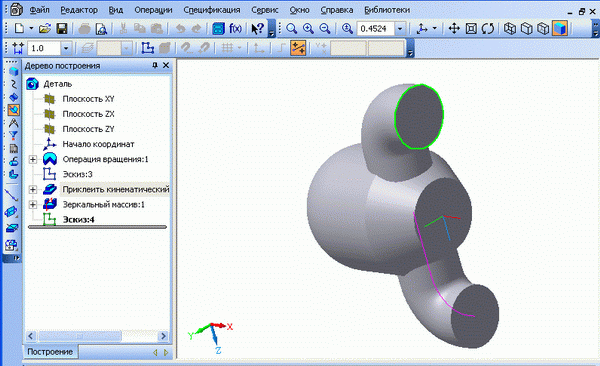

11. Новый эскиз на плоскости зеркального элемента.

Для получения эскиза следующего кинематического элемента, нужно спроецировать эту плоскость цилиндрическую поверхность элемента.

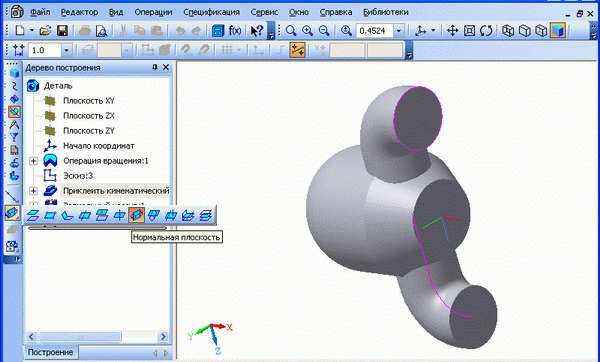

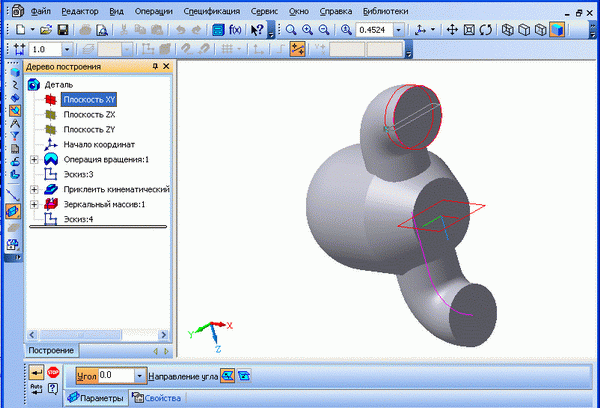

12. Создать вспомогательную плоскость для размещения. Нормальная плоскость (Вспомогательная геометрия). Указать торец цилиндрической поверхности зеркального элемента, нормально к которой должна пройти плоскость. В Дереве построения указать Плоскость XY – параллельно ей новая плоскость.

13. Новый эскиз строим на Нормальной плоскости.

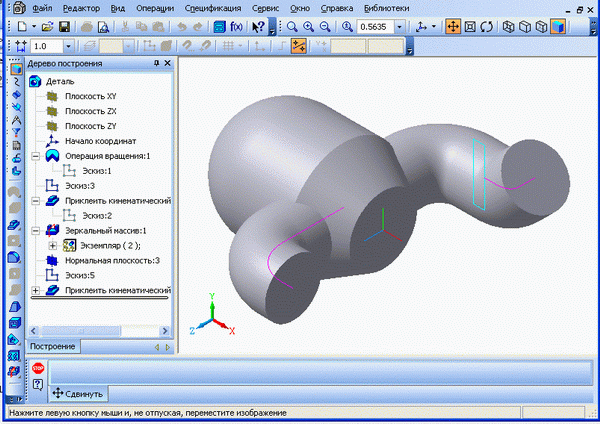

14. Приклеить кинематически.

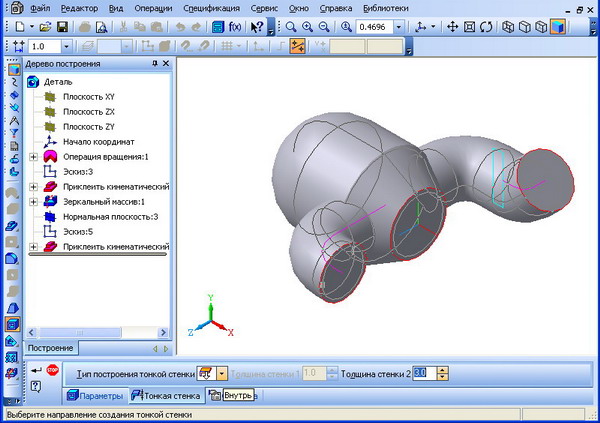

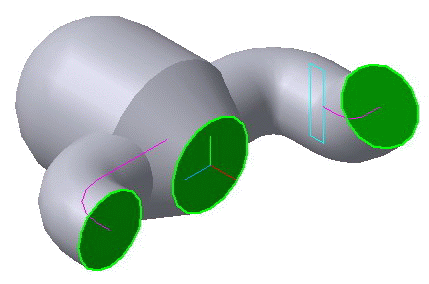

15. Оболочка (Редактирование). Укажите курсором торцы трубок и основания.

Тип построения – Внутрь, толщина стенки 3мм.

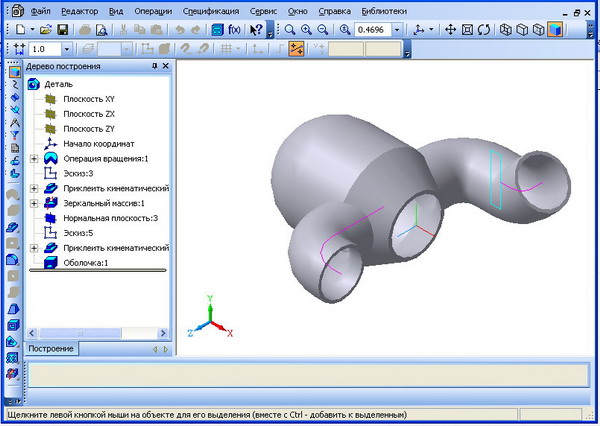

Создать объект.

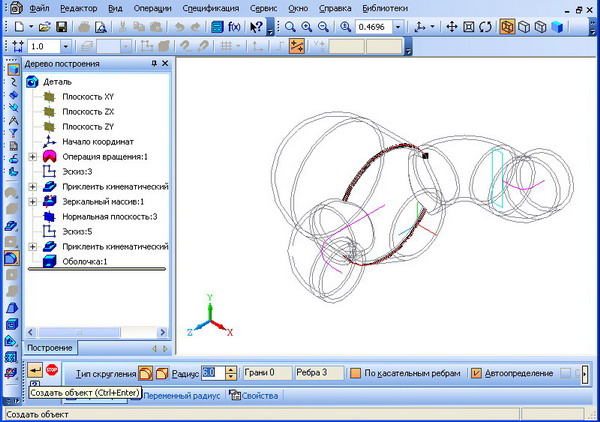

16. Скруглить ребра основания радиусом 6мм.

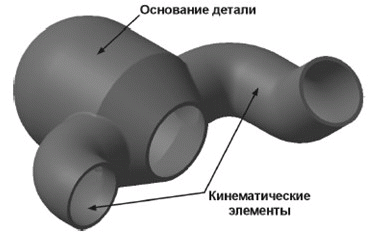

В результате упражнения получается модель
