Размерные линии на строительных чертежах оформляют засечками вместо стрелок. Засечка располагается под углом 45⁰ , величина засечки 3 мм. На Панели свойств операции Размер, можно менять параметры размерных линий.

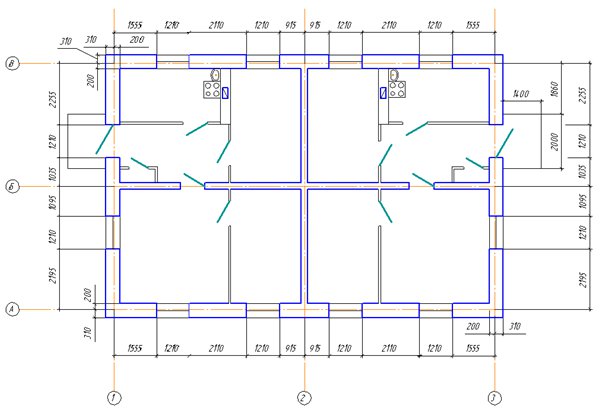

Первая размерная цепь - привязка к осям простенков и проемов. Располагается от контура плана на расстоянии 20-30 мм.

Величину привязки каждой стены наносят перед первой размерной цепью.

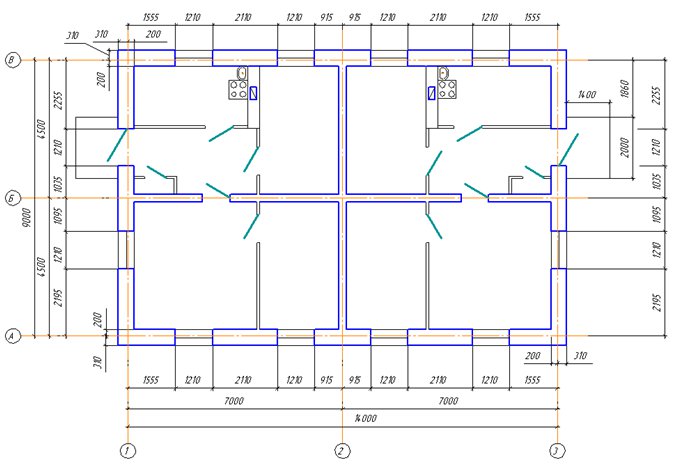

Вторая размерная цепь - расстояние между координационными осями.

Третья размерная цепь - расстояние между крайними осями.

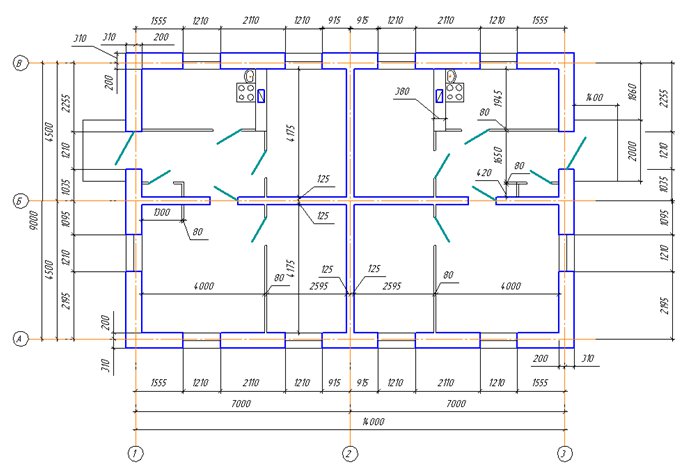

Внутри контура плана показывают следующие размеры:

• привязка перегородок к осям или краям стен;

• толщина перегородок;

• размеры помещений (длина и ширина).
