Тема 2. Пересечение поверхностей

0 уровень

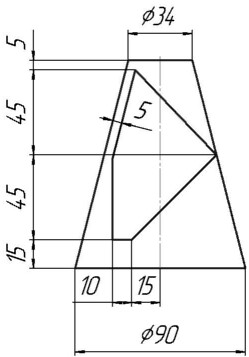

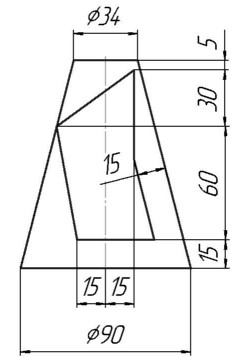

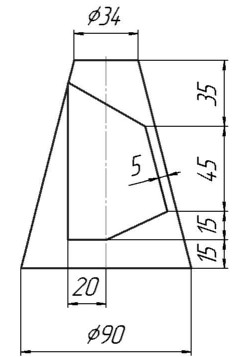

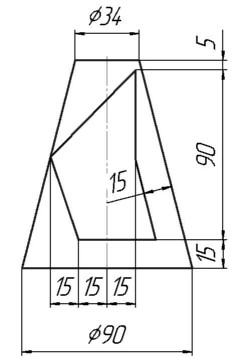

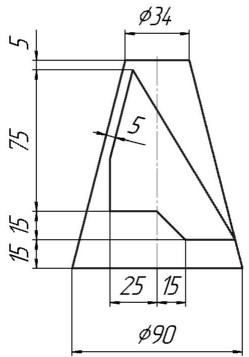

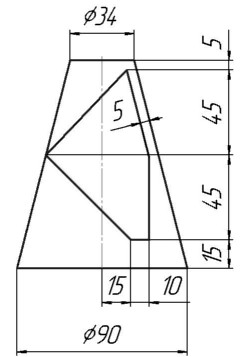

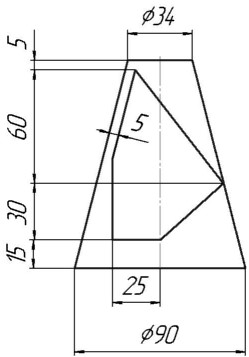

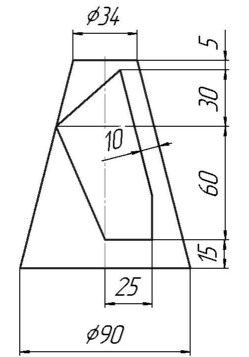

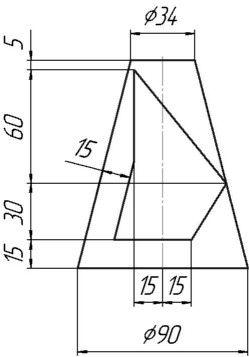

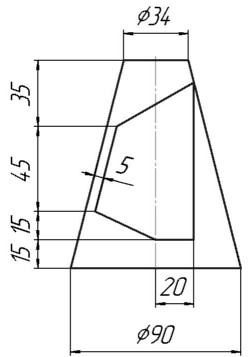

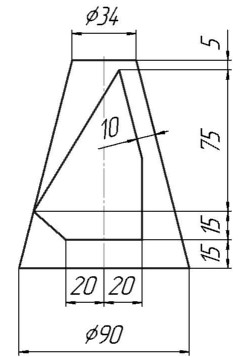

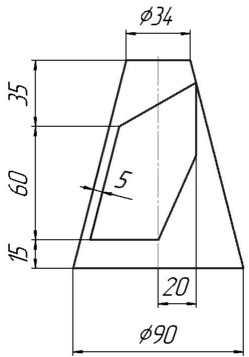

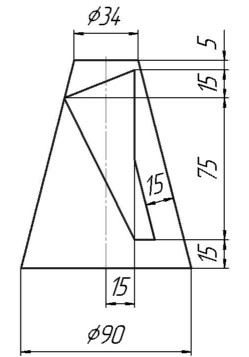

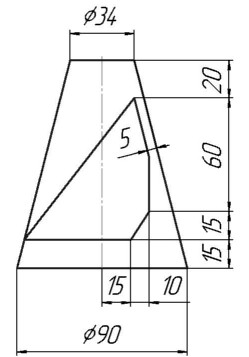

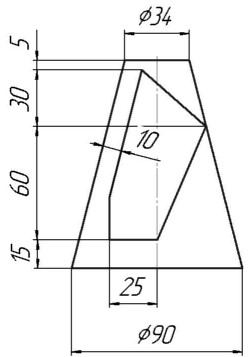

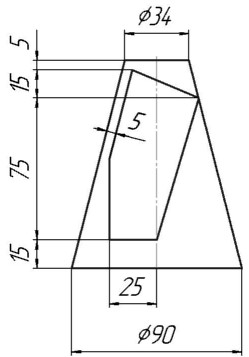

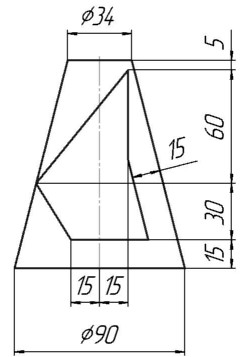

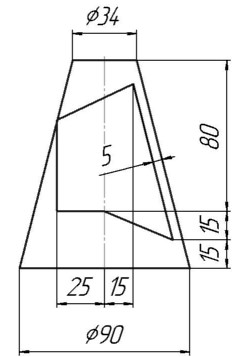

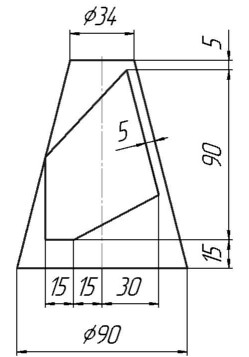

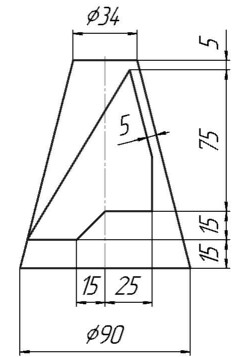

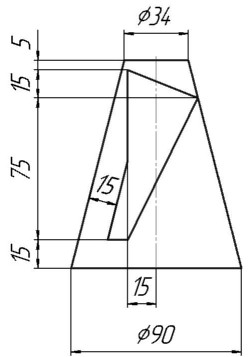

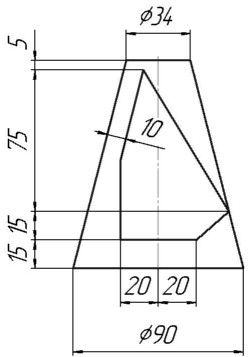

0. Построить три проекции конуса с призматическим отверстием.

1 уровень 20 баллов

1. 0 уровень + построить натуральную величину сечения проецирующей плоскостью (секущая плоскость задается преподавателем после выполнения работы 0-го уровня).

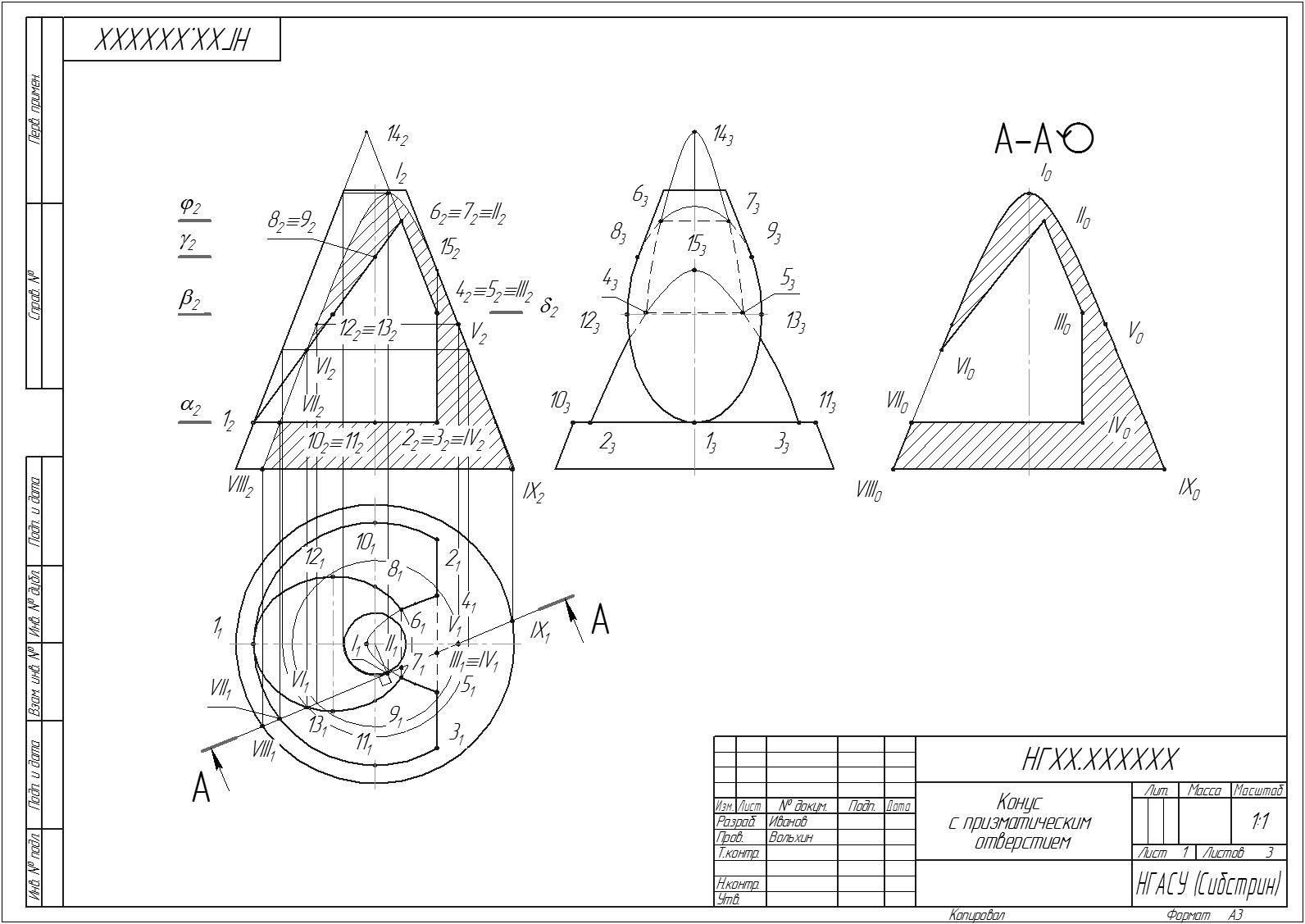

Пример оформления работы

(уровeнь 1)

2 уровень 25 баллов

2. 1 уровень + построить развертку конической поверхности.

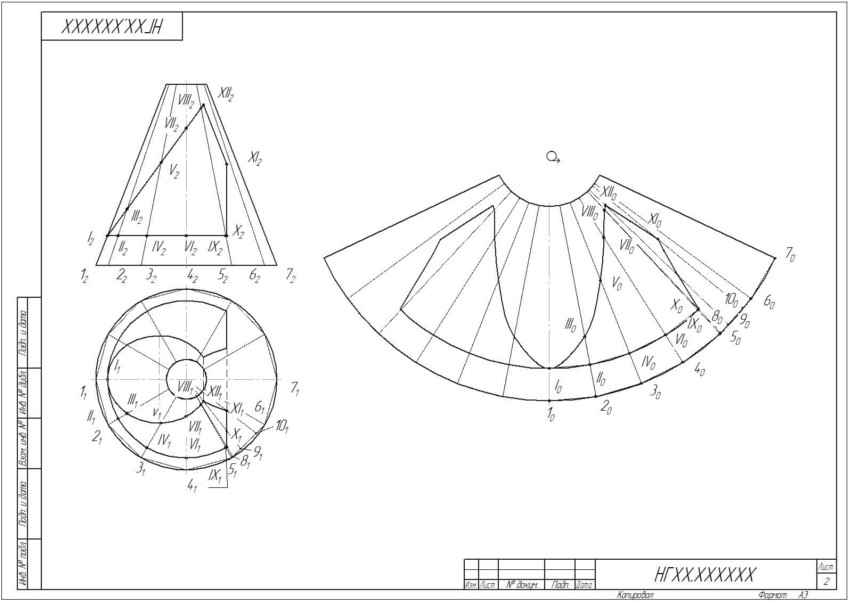

Пример оформления работы

(уровень 2, лист 1)

Пример оформления работы

(уровень 2, лист 2)

3 уровень 30 баллов

3. 2 уровень + построить диметрическое изображение конуса.

Пример оформления работы

(уровень 3, лист 1)

Пример оформления работы

(уровень 3, лист 2)

Пример оформления работы

(уровень 3, лист 3)
