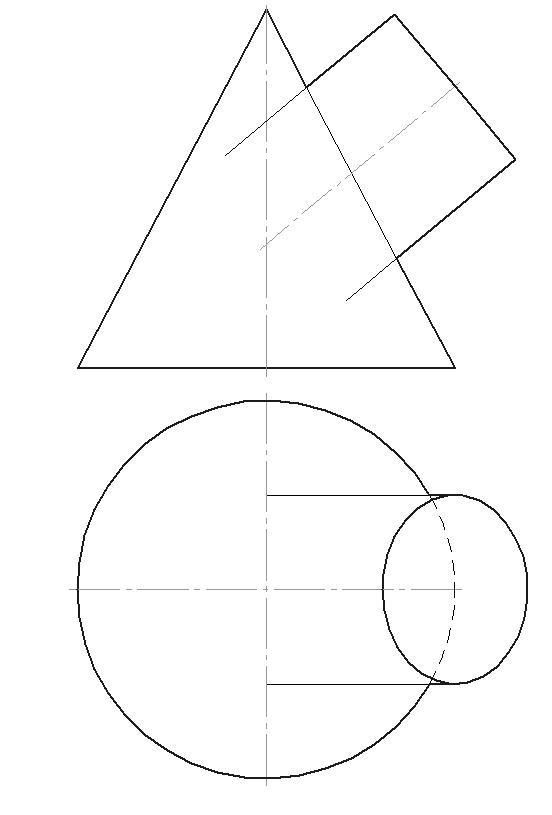

Задание 12. Пересечение поверхностей вращения (метод концентрических сфер) (пример решения задания)

Шаги 1-3: Определяем центр концентрических сфер и предельные значения радиусов.

Шаги 4-7: Строим общие точки поверхностей с помощью сферических поверхностей-посредников максимального и минимального радиуса.

Шаги 8-15: Строим общие точки поверхностей с использованием сфер, радиус которых находится в пределах, ограниченных максимальным и минимальным значением.

Шаги 16-18: Строим фронтальную проекцию линии пересечения и отмечаем точки, определяющие границу видимости линии пересечения на горизонтальной проекции.

Шаг 19: Строим горизонтальную проекцию линии пересечения поверхностей с учетом видимости.
