Тема 2. Пересечение поверхностей
|
|
Тема 2. Пересечение поверхностей |
|
|

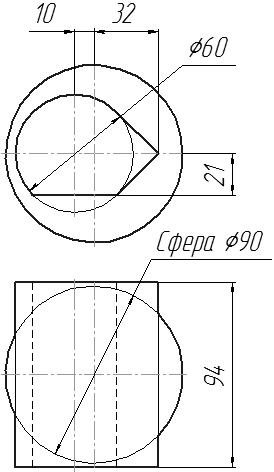

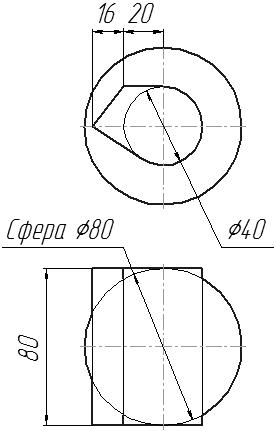

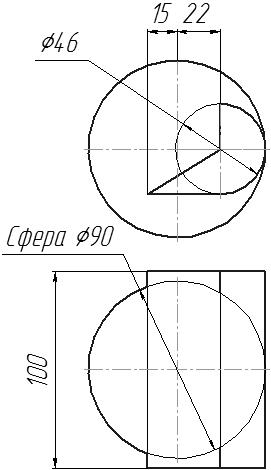

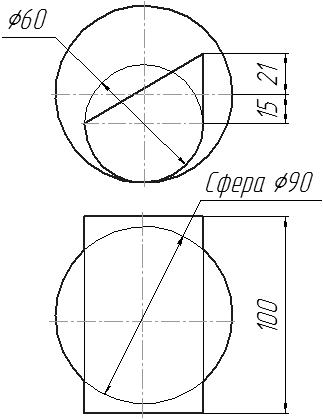

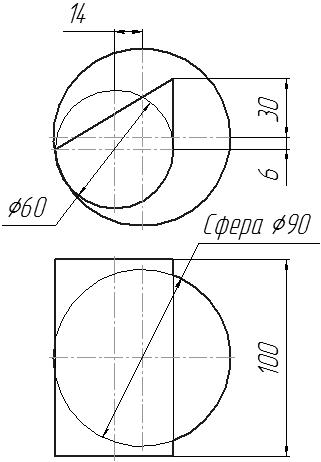

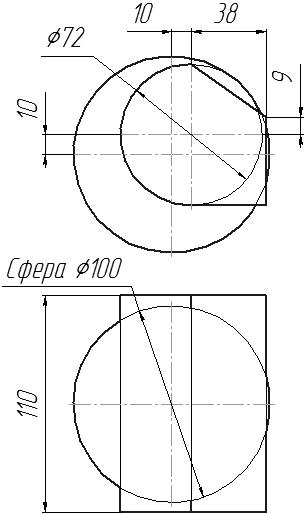

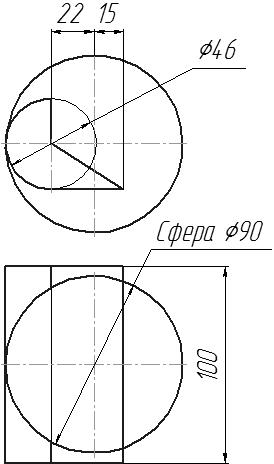

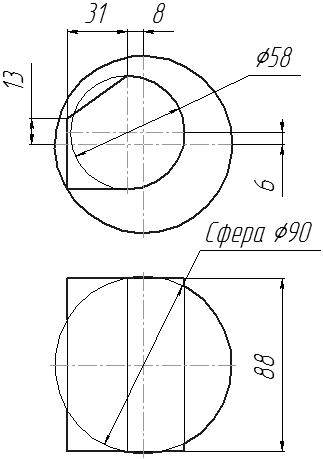

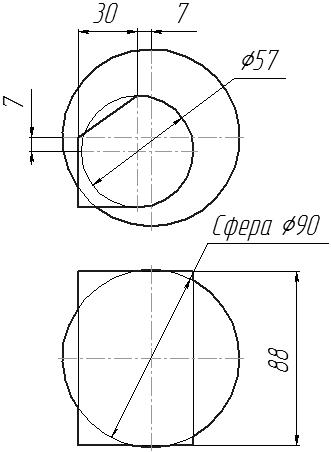

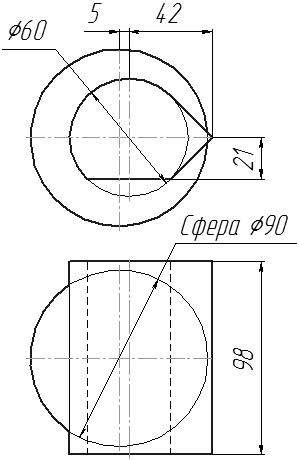

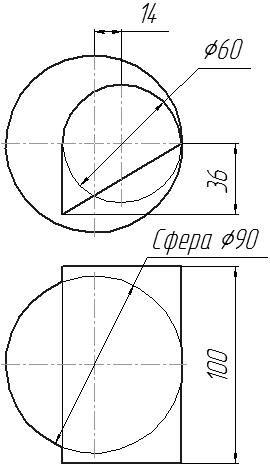

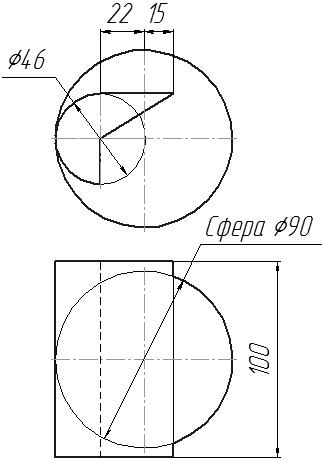

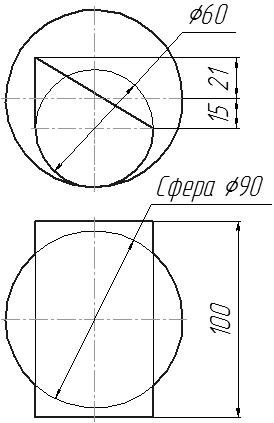

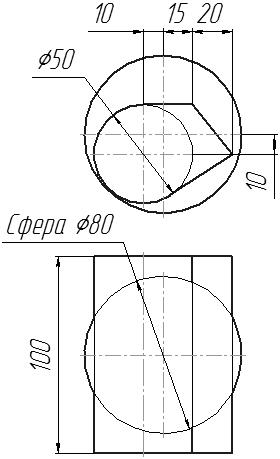

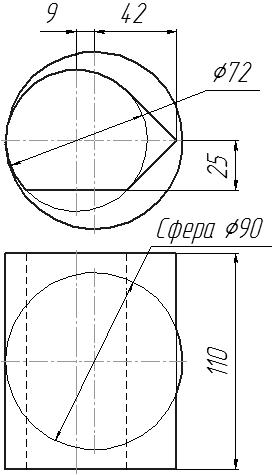

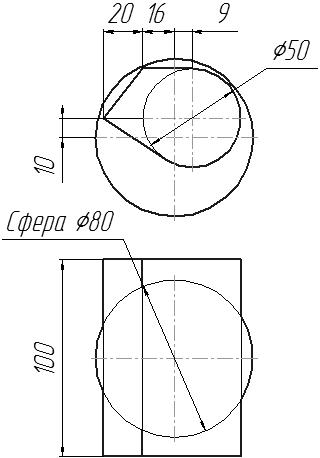

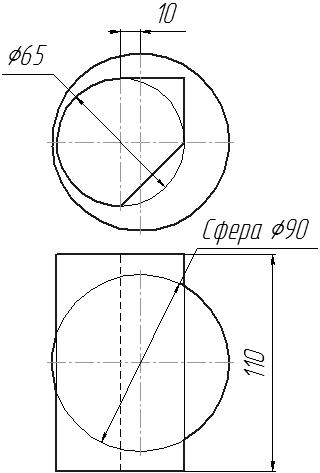

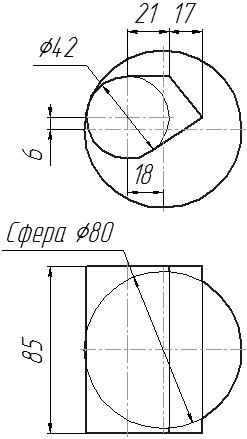

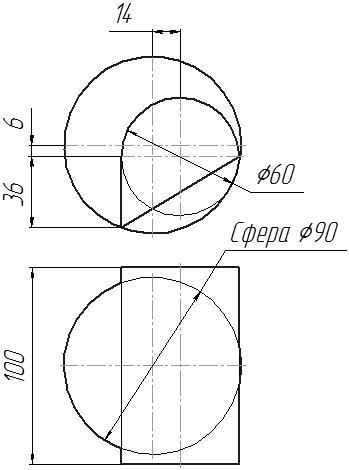

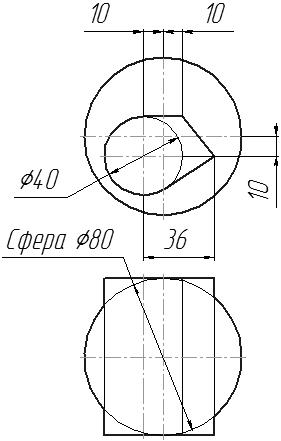

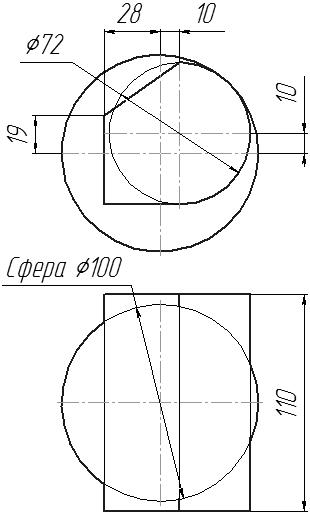

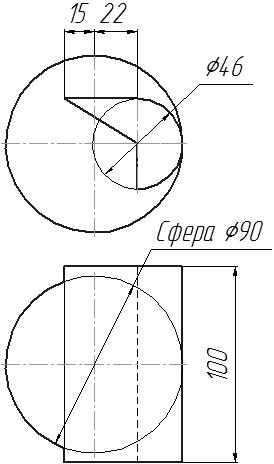

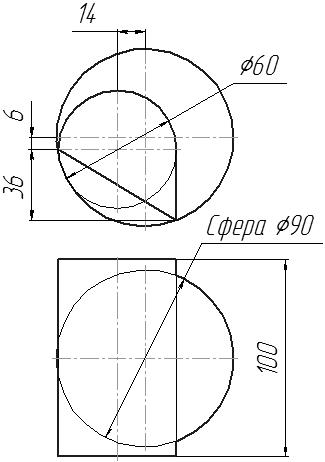

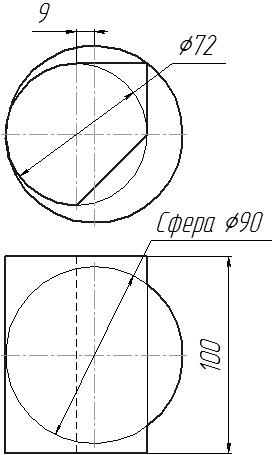

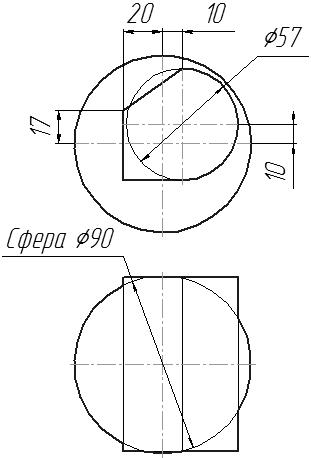

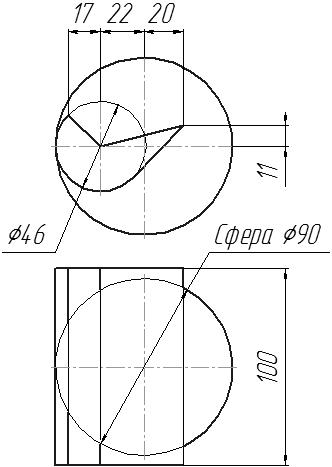

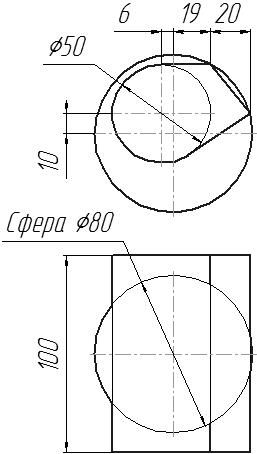

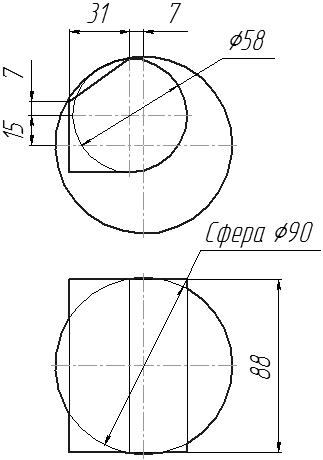

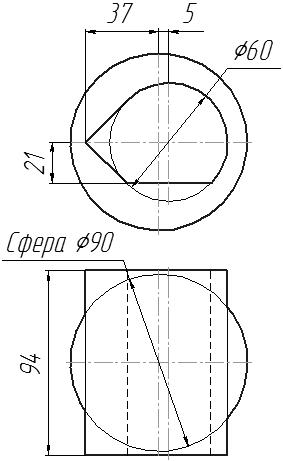

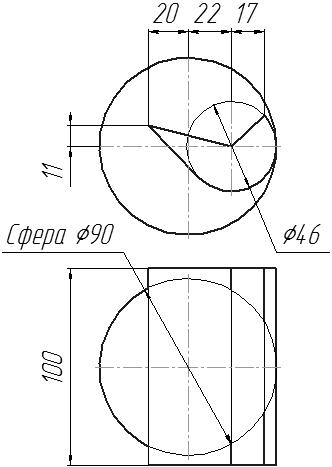

Дано: чертеж пересекающихся шара и составной поверхности.
Содержание задания:
|
1 уровень 20 баллов |
1. Построить три проекции пересекающихся шара и составной поверхности. |
|
|
2 уровень 25 баллов |
2. 1 уровень + построить натуральную величину сечения проецирующей плоскостью (секущая плоскость задается преподавателем после выполнения работы 1-го уровня). |
|
|
3 уровень 30 баллов |
3. 2 уровень + построить наложенные сечения. |
|

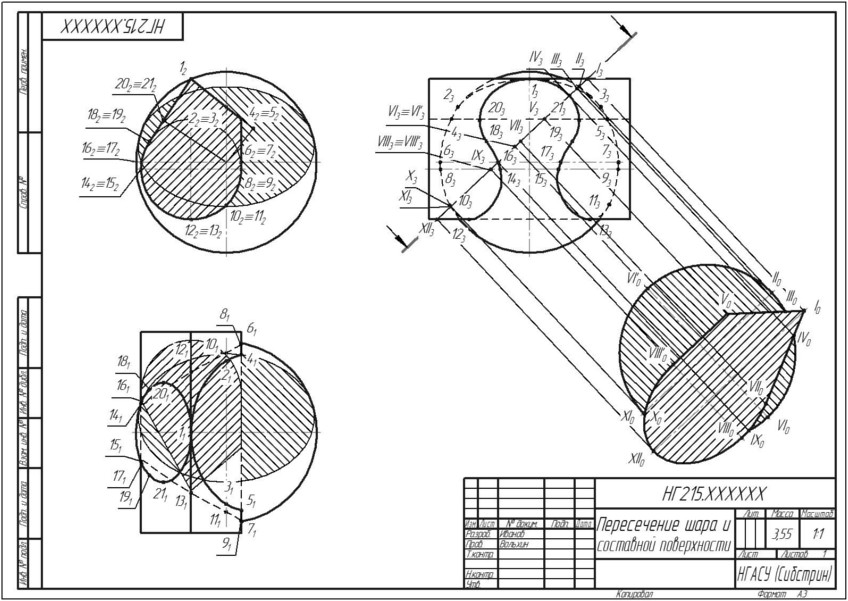

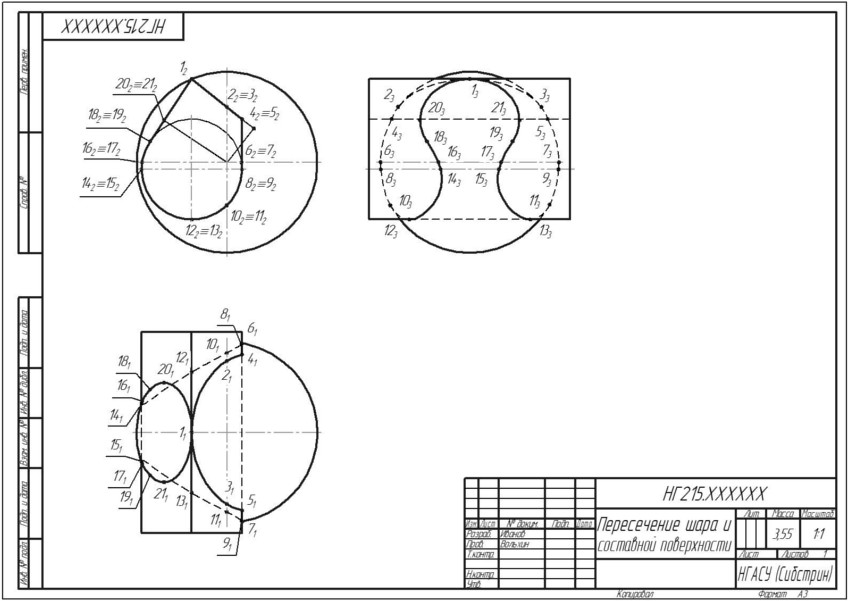

Пример оформления работы (уровень 1)

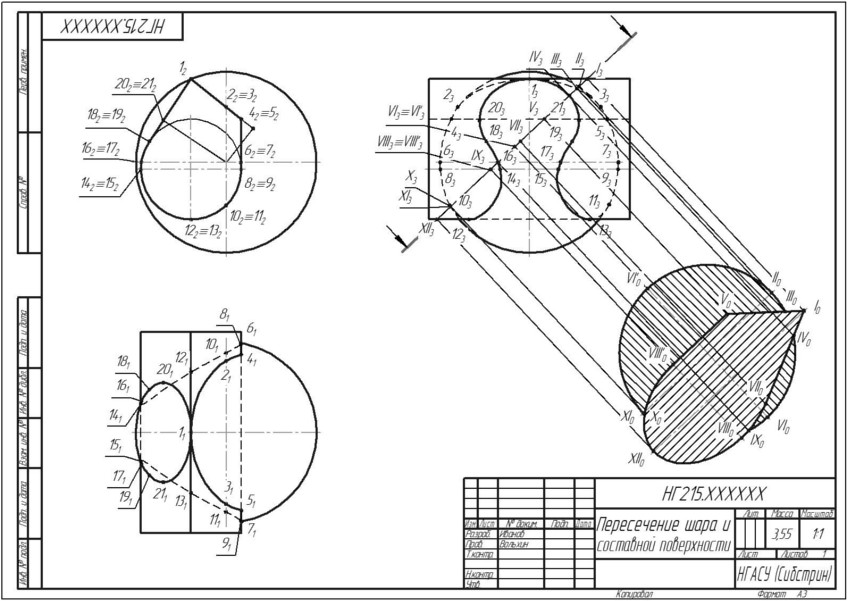

Пример оформления работы (уровень 2)
Пример оформления работы (уровень 3)
|
|
|
|
