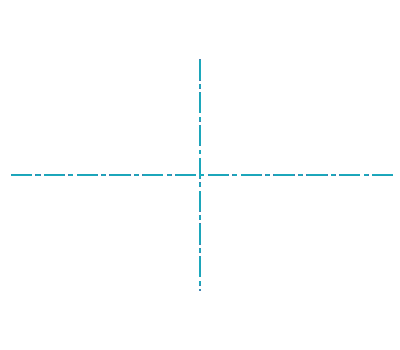

Построение эллипса Широко применяется способ построения эллипса по большой AB и малой CD осям: 1. Проводим две перпендикулярные осевые линии. 2. От точки их пересечения откладываем вверх и вниз по вертикальной оси отрезки, равные длине малой полуоси, а влево и вправо по горизонтальной оси – отрезки, равные длине большой полуоси. Получаем точки A, B, C и D. 3. Проводим две концентрические окружности диаметрами AB и CD. 4. Проводим ряд диаметральных лучей. 5. Из точек пересечения лучей с окружностями проводим линии, параллельные осям эллипса, до взаимного пересечения в точках, принадлежащих эллипсу. 6. Полученные точки соединяем плавной кривой.
|
