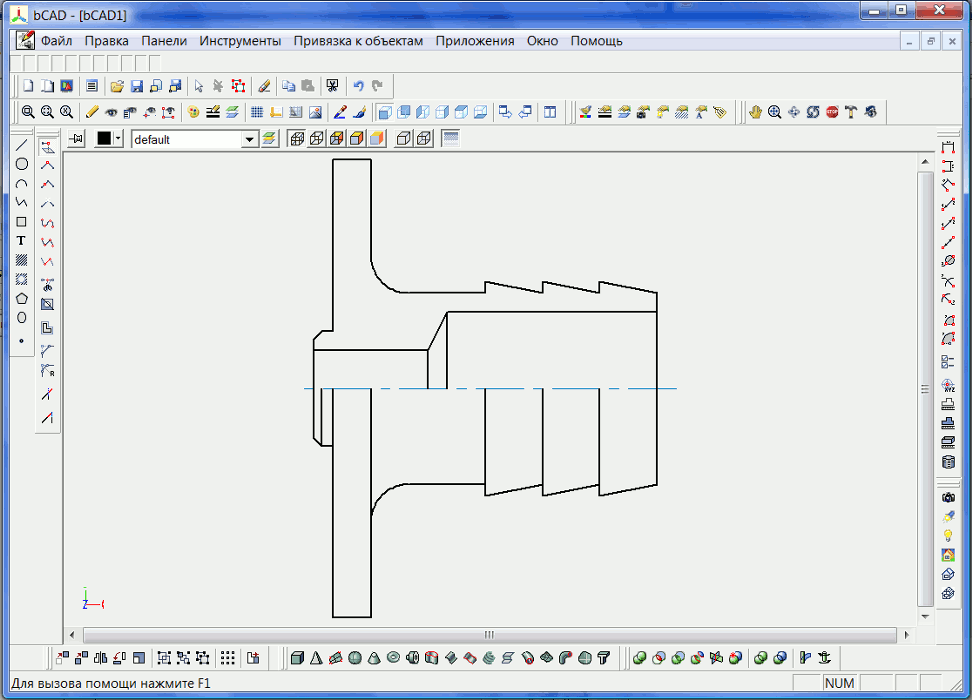

Выберем абсолютную систему координат и стиль линии — "осевая".
-
Проведем осевую линию отверстия
по координатам начала (0, 45) и конца (25, 45) отрезка.
-
Изменим тип линии на основную и
проведем отрезок верхней границы отверстия по координатам (0, 5) и (10, 5)
с указанием начала отсчета в точке пересечения осевой линии и контура
детали.
-
Зеркально отобразим полученный
отрезок относительно оси отверстия.
-
Завершим команду "Отрезок".
|
