Содержание лабораторной работы

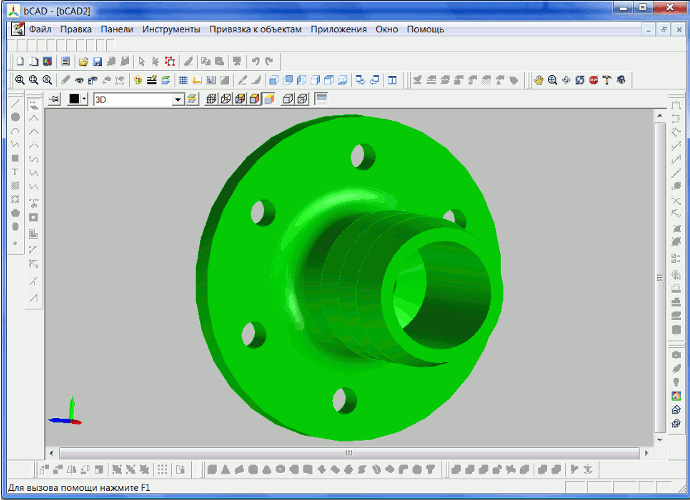

Создание поверхностной модели детали.

Исходные данные упражнения ─ чертеж детали, выполненный в предыдущем упражнении

Последовательность построения модели

  1. Создание новых разделов.

  2. Перегруппировка содержания изображения по разделам.

  3. Объединение контура.

  4. Поверхность вращения.

  5. Отображение поверхности.

  6. Окраска поверхности.

  7. Цилиндр для отверстия.

  8. Круговое множество цилиндров.

  9. Получение отверстий.

  10. Изменение направления взгляда на модель.
