Открыть библиотеки КОМПАС:

1. Меню Сервис - Менеджер библиотек

2. Панель Стандартная - кнопка Менеджер библиотек.

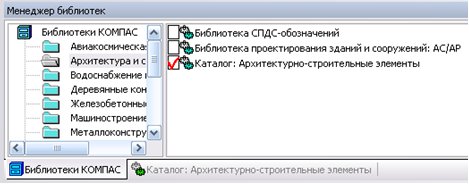

Под рабочей зоной откроется окно Менеджер библиотек. Открыть папку Архитектура и строительство. Поставить галочку Каталог:  Архитектурно-строительные элементы.

Если библиотека уже была открыта, то перейти по закладке внизу окна.

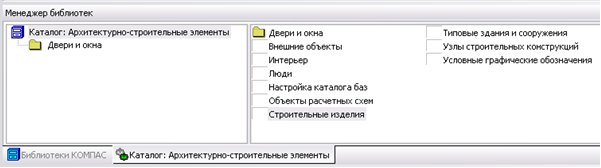

Обращение к операции осуществляется двойным щелчком мыши по нужной папке.

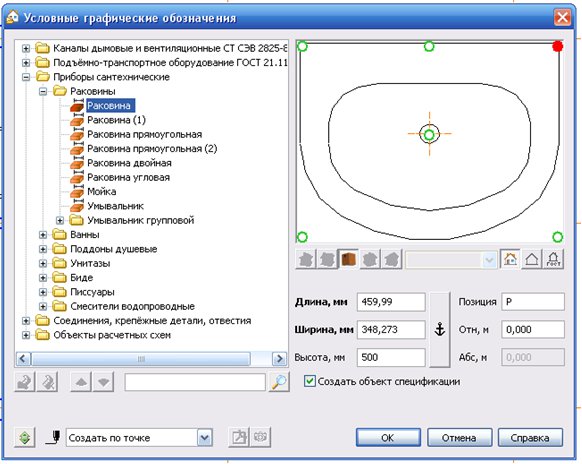

Двойной щелчок по строчке Условно-графические обозначения открывает Окно с одноименным названием.

Здесь выбираем необходимое сантехнические приборы и дымовые и вентиляционные каналы.

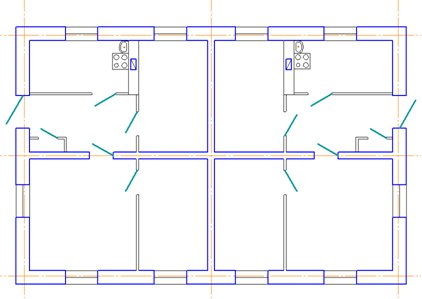

Расставляем элементы в нужных местах, согласно задания, при необходимости редактируем расположение с помощью операций панели Редактирование.
