Фасад вычерчивается в проекционной связи с планом и/или разрезом. Используйте команды панели Вспомогательная геометрия.

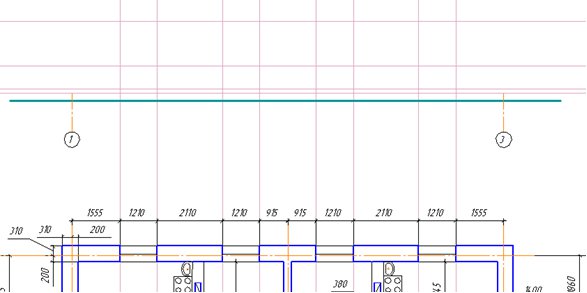

Вычерчиваются координационные оси, только крайние:

1. Команда Прямая координационная ось на инструментальной панели Обозначения для строительства.

2. Меню Инструменты - Обозначения для строительства - Прямая координационная ось.

На Панели свойств на закладке Координационная ось в окне Текст вводится номер оси. На закладках Выступ 1 и Выступ 2 необходимо задать величину выступа, по умолчанию стоит размер, который был установлен для сетки осей в плане.

Толщина линии Земля - 2s - используем стиль Утолщенная.

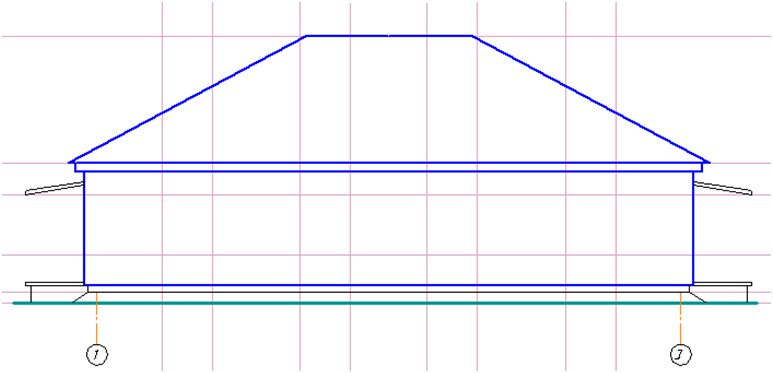

Строим контур фасада.

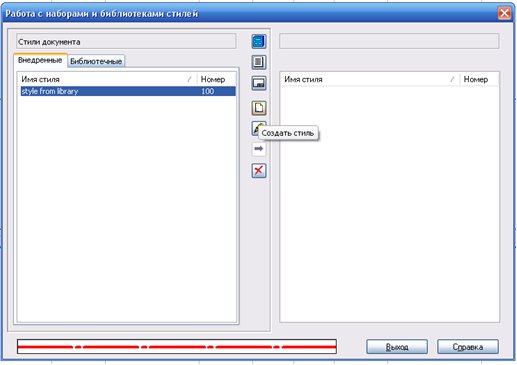

 Если возникнет необходимость использовать линии отличные от стандартных, то можно создать новый стиль линий. Меню Сервис - Библиотеки стилей - Стили линий... Откроется окно Работа с наборами и библиотеками стилей.

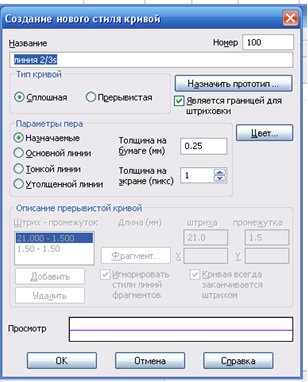

Кнопкой Создать стиль откроется окно Создание нового стиля. Назначить прототип Тонкая, толщину на бумаге изменить 0,25 (основная 0,4; тонкая 0,18), задать цвет отличный от используемых.

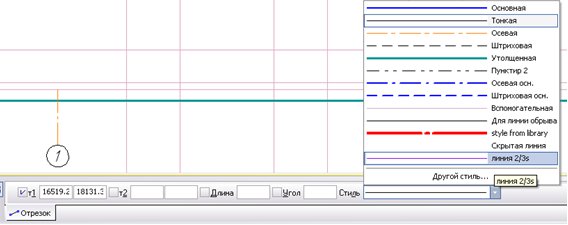

После закрытия окна, включить операцию Отрезок, на Панели свойств в окне Стиль добавится созданный стиль.
